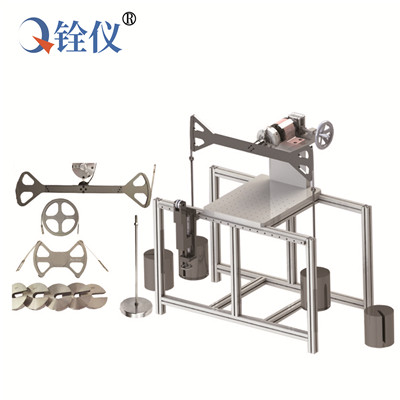

QYNJG-21型杠桿式扭矩檢定裝置由測力杠桿、砝碼、托盤、鋼帶和連接方榫組成。是將扭矩儀的杻矩測試頭固定在測試臺上，用連接方榫將測力扛桿與扭矩測試頭相連接，通過鋼帶、托盤和砝碼在測力杠桿的一端施加力，從而使扭矩測試頭產生扭矩來實現扭矩的校驗和檢定。
QYNJG-21型杠桿式扭矩檢定裝置由測力杠桿、砝碼、托盤、鋼帶和連接方榫組成。是將扭矩儀的杻矩測試頭固定在測試臺上，用連接方榫將測力扛桿與扭矩測試頭相連接，通過鋼帶、托盤和砝碼在測力杠桿的一端施加力，從而使扭矩測試頭產生扭矩來實現扭矩的校驗和檢定。
2、性能指標
|
型號 參數 |
NJG50 |
NJG100 |
NJG200 |
NJG500 |
NJG1000 |
NJG2000 |
|
力臂長度誤差 |
±0.03% |
|||||
|
有效力臂（L） |
50mm |
100mm |
200mm |
500mm |
1000mm |
2000mm |
|
量程（N.m） |
0.002~1 |
0.1~10 |
1~50 |
50~500 |
100~1000 |
200~2000 |
|
接頭 |
1/4，3/8 |
3/8，3/4 |
1/2，3/4 |
3/4，1 |
||
|
（英寸結構形式） |
雙扇形 |
單扇形，平衡桿 |
||||
|
加載方式 |
手動吊掛砝碼，雙向檢定 |
|||||
|
砝碼規格 |
選配：0.1~200N，不銹鋼砝碼 |
|||||
|
砝碼質量誤差 |
0.05% |
|||||
